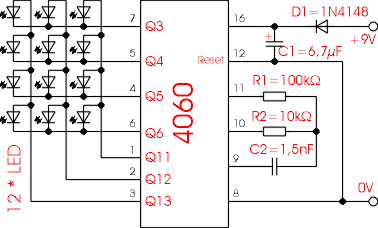

Stern mit acht Ecken Schaltung:
Blinkender Stern mit Binärzähler 4060 in SMD-Technik
Funktion:
Der Binärzähler 4060 mit integriertem Taktgeber steuert die LED´s an, wenn ein Ausgang Q3 bis Q6 Low-Signal und ein Ausgang Q11 bis Q13 High-Signal gleichzeitig erzeugen. Die Widerstände R1 und R2 und der Kondensator C2 bestimmen die Taktfrequenz. D1 ist ein Verpolungsschutz und C1 soll die Gleichspannung glätten.
Bestückungsplan:
Materialien:
R0 = 0W; R1 = 100kW; R2 = 10kW;
C2 = 1,5nF; C1 = kann entfallen (6,7µF)
D1 = 1N4148; IC = 4060; 12 LED 10mA
Layout:
als CorelDRAW - Datei; ich bitte um Kontaktaufnahme über e-mail
