9 blinkende LED´s .
Das CMOS-IC 4060 (14-stufiger Zähler mit Oszillator) steuert 9 LED´s direkt an.

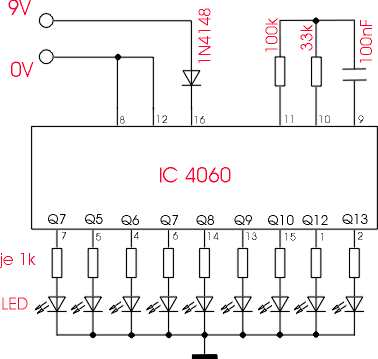

Schaltung:
Bildungsgang: Elektrotechnischer Assistent
FHR/AHR;
Fachpraxis Elektrotechnik; Raimund Schmetz, Technischer Lehrer
Arbeitsblätter
sind nur für den Unterricht bestimmt, jede Haftung ist
ausgeschlossen!
Schweifstern Beschreibung:
9 blinkende LED´s .
Das CMOS-IC 4060 (14-stufiger Zähler mit Oszillator) steuert 9 LED´s direkt an.Schaltung:
Bestückungsplan:Materialien:
R1 = 100kW R2 = 33kW R3 bis R11 = 1kW
C1 = 100 nF D1 = 1N4148 LED1 - LED9 = 5mm, 10mA
IC = 4060
Layout: als CorelDRAW - Datei; ich bitte um Kontaktaufnahme über e-mail
