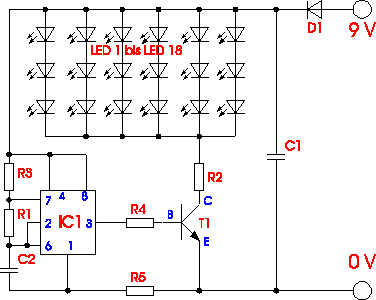

Blinkendes Herz Schaltung:
Optischer Signalgeber in SMD-Technik
Funktion:
Der Timer IC 555 schwingt etwa jede Sekunde. Die Widerstände R1 und R3 und der Kondensatoren C2 beeinflussen dieses Zeitverhalten. Wird der Widerstandswert vergrößert, so verlängern sich die Zeitintervalle.
Bestückungsplan:
Materialien:
R1 = 47kW; R2 = 47W; R3, R4 = 5,6kW; R5 = 3,3W
C2 = 4,7µF; C1 = kann entfallen (47µF)
D1 = 1N4148; T1 = BC847; IC = Timer 555 oder 7555 (Stromsparend); 18 LED 10mA
Layout:
als CorelDRAW - Datei; ich bitte um Kontaktaufnahme über e-mail
